Tot nu toe stond allerlei technische informatie van de Fiat 850 modellen in verschillende rubrieken. Lastig als je iets moest terugvinden, zeker als je aan je Fiat 850 aan het werken was en je liep vast omdat je technische gegevens mist..... De wanhoop nabij.

850 wanhoop

Daarom is er vanaf vandaag een nieuwe rubriek toegevoegd aan de menu's: Handboeken.

Het resultaat van een poging om zoveel mogelijk Fiat 850 handboeken bij elkaar te krijgen. Al jaren verzamel ik documentatie van de Fiat 850's; het feit dat mijn vader Fiat-dealer was en nooit iets weggooide is daarbij wel een prettige bijkomstigheid. Het spreekt dan voor zich dat ik die handboeken hier ook beschikbaar maak. Een deel ervan is uit eigen bezit, de rest komt van internet, dat zie je vanzelf aan het watermerk op de pagina's.

Zoek je info die ik niet heb, meld het en ik ga meezoeken en indien mogelijk plaatsen.

Nog meer kleurinformatie voor Fiat 850's

Steeds wordt weer de vraag gesteld: "wat is de originele kleur van mijn Fiat 850?"

Ik heb al vaker stukjes over kleuren en kleurnummers gepubliceerd (in het menu "Handboeken") maar met Fiat had je het probleem dat er regelmatig kleuren werden toegevoegd of verwijderd en dat er dan geen nieuwe kleurstalen werden uitgegeven. Vervelend voor eigenaren die een 850 uit die tussenperiode hebben.

Dus, in een ultieme poging dit probleem uit de wereld te helpen, heb ik al mijn kleurstalen gescanned en die worden nu hier gepuliceerd. Het is een overzicht per modeljaar en verffabrikant, zowel voor Fiat, Seat als Autobianchi.

kleurstalen

Klik op de afbeelding en er wordt een apart scherm getoond met per jaar/fabrikant een overzicht van de beschikbare kleuren (wel voor all Fiat modellen van dat bouwjaar!)
Puntje van aandacht: ik heb deze oude kleurstalen zo goed mogelijk gescanned; toch kunnen deze afbeeldingen afwijken van de werkelijke kleur op de auto of in de verfbus!

Veel succes er mee!

Motorcodes voor de Fiat 850

Fiat gebruikte voor de verschillende modellen van de 850 verschillende motorcodes, die aan de rechterzijkant van de motor zijn opgegoten.
Motortype Motor Seat

De motorcodes zijn als volgt:

Model Motorcode PK kW HP Boring Slag Cilinderinhoud Compressieverhouding Carburateur_1 Carburateur_2
Fiat 850  Berlina 100G.000 34 25 34 65,0 63,5 843cc 8,0 Weber 30ICF6 Solex C30PIB4
Fiat 850  Berlina 100G.002 37 27 36 65,0 63,5 843cc 8,8 Weber 30ICF7 Solex C30PIB4
Fiat 850  Special 100GB.000 47 35 46 65,0 63,5 843cc 9,3 Weber 30DIC1 -
Fiat 850  Coupé 100GC.00 47 35 46 65,0 63,5 843cc 9,3 Weber 30DIC Weber 30DIC1
Fiat 850  Spider 100GS.00 49 36 48 65,0 63,5 843cc 9,3 Weber 30DIC Weber 30DIC1
Fiat 850  Sport Coupé 100GBC.000 52 38 51 65,0 68,0 903cc 9,5 Weber 30DIC2 -
Fiat 850  Sport Spider 100GBS.000 52 38 51 65,0 68,0 903cc 9,5 Weber 30DIC2 Weber 30DIC11
Fiat 850  T 100GF.000 33 24 33 65,0 68,0 903cc 7,2 Weber 30ICF15

Fiat 133 100GL.000 44 32 43 65,0 63,5 843cc 8,8

Voor het geval je nog wat speciaals wilt:
Autobianchi A112 (903cc) A112A.000 47 35 46 65,0 68,0 903cc 9,0 Weber 32IBA10
Autobianchi A112 (965cc) A112B1.000 48 36 47 67,2 68,0 965cc 9,2
Autobianchi A112 (982cc) A112A1.000 58 43 57 65,0 74,0 982cc 10,0
Autobianchi A112 (1049cc) A112A2.000 70 51 68 67,2 74,0 1050cc 10,4

Ik ben nog op zoek naar ontbrekende extra informatie en zal deze t.z.t. aanvullen/uitbreiden.

Werkplaatshandboek Fiat 850 Special

Een met weinig tekst deze keer, de titel spreekt voor zich, al is het handboek wel in het Duits.

850 special workshop

Schadeherstel Fiat 850 Coupé

Niet elke dag met je Fiat 850 Coupé is een fijne dag!

850 coupe schade

Als je tegenwoordig schade rijdt wordt die (bijna) volledig digitaal afgewikkeld door de schadehersteller en de schade-expert. Vroeger was dat een zaak van mondeling overleg tussen beiden. Om duidelijkheid te scheppen over de tijd die nodig was voor vervangen van onderdelen en de plaatwerker te helpen met het richten van de carrosserie werden in Frankrijk de "Fiches Techniques" uitgegeven: wat algemene informatie over de auto, uitleg over het gebruik van de richtmallen, de bodemmaten, de benodigde onderdelen en de tijden voor het vervangen van delen. Klinkt allemaal heel normaal.

850 Coupé Audatex 1965

Ik heb van de Fiat 850 Coupé zo'n Fiche en die vind je hier of door op de afbeelding te klikken.

De kleuren van de Fiat 850 (in 1964)

Bij de introductie van de Fiat 850 in 1964 werd er een fraai boekje met de leverbare kleuren en bekledingen uitgegeven. Leuk om te delen.
Als je het groot wilt zien moet je klikken:

850 gamma colori klein
Groot en leesbaar

En per kleur nog groter:

115 - Rosso Medio

233 - Bianco

433 - Azurro Aquamarina

453 - Bleu Medio

456 - Bleu Scuro

583 - Beige

653 - Grigio Medio

Technische gegevens Fiat 850 modellen

De Nederlands importeur, Leonard Lang, gaf regelmatig datasheets uit met daarop de belangrijkste gegevens van de verschillende Fiat modellen. Natuurlijk ben ik dan weer erg geïnteresseerd in de sheets van de 850 modellen, zodat ik die weer op deze site kan publiceren. Klikken is kijken.

850 berlina 850 special
Technische gegevens Fiat 850 Berlina Technische gegevens Fiat 850 Special
850 sport coupe 850 sport spider
Technische gegevens Fiat 850 Sport Coupé Technische gegevens Fiat 850 Sport Spider
850 t 850 pulmino
Technische gegevens Fiat 850 T Technische gegevens Fiat 850 Microbus



Onderdelenboeken Fiat 850

Als je geen onderdelen hebt heb je aan werkplaatshandboeken ook niet altijd iets. Daarom hier de onderdelenboeken van de diverse Fiat 850's, zowel technisch als carrosserie. Ook hier geldt: klikken is openen.

TECHNISCH:


850 parts all

 850 parts all

Onderdelen Fiat 850 1967+1968

 Onderdelen Fiat 850 1971+1972

850 parts sport



Onderdelen Fiat 850 Sport 1968-1971

 Onderdelen Fiat 850T 1970-1972
 van Mike van Leeuwen



CARROSSERIE:

850 body berlina

850 body special

Carrosserie Fiat 850 Berlina 1970

Carrosserie Fiat 850 Special (69-71)

850 body coupe

850 body sport coupe

Body Fiat 850 Coupé

Body Fiat 850 Sport Coupé 70-71

850 body sport spider


Fiat 850 Sport Spider (bron: riAuto.ch)





Bevestigingsmaterialen voor de Fiat 850

De familie Fiat 850 zit vol met klemmen, bouten, rubbers en spijkers. Als je aan het repareren of restaureren bent wil je waarschijnlijk wel graag onderdelen gebruiken die passen en dan moet je op zoek. Zonder onderdelenboek is het lastig om het juiste onderdeelnummer te vinden en spendeer je (te) veel tijd aan zoeken. Daarom heb ik een aantal pagina's met "Fissaggi vari" van de eerste serie 850 Coupé gescand en die in een PDF gezet.

850 voorbeeld klemmen

De PDF vind je hier

Handboeken voor alle Fiat 850 modellen

Deze eerste serie bestaat uit technische informatie: Technische gegevens en werkplaatshandboeken

Fiat 850 Berlina

Fiat 850 Special

Fiat 850 Coupé

Fiat 850 Sport Coupé

Fiat 850 Spider

Fiat 850 Sport Spider 1969

Fiat 850 Sport Spider 1971

Het Engelstalige werkplaatshandboek

Als je op de link klikt wordt het bestand meteen gedownload.

De bodem... de plattegrond van een Fiat 850

Als je Fiat 850 een krokante bodem heeft of er zit een ongewenste plooi in dan wil je dat weer herstellen zodat je weer een trotse blijde rijder bent. Been there, done that; mijn 850 was op meerdere plekken transparant. Gelukkig had ik een uitstekende plaatwerker en de beschikking over een professionele schadewerkplaats zodat de hele carrosserie weer netjes gemaakt kon worden. Daarbij was een goede plattegrond onontbeerlijk. En wat goed is mag je delen:
850 bodemmaten
Ook hier weer: klikken op de afbeelding opent een PDF op een nieuwe pagina.

Elektrisch schema Fiat 850

Op de Fiat 850 Facebookpagina werd gevraagd om een elektrisch schema van een Fiat 850. En dat heb ik. Nou hebben die posts de neiging na een week helemaal uit het zicht te verdwijnen en daarmee de link naar de informatie. Daarom dus hier het schema (voor een bouwjaar 1967 Berlina).

Elektrisch schema Fiat 850 1967
De betekenis van de nummers is:

850 schema uitleg
Klik op een van de afbeeldingen voor de PDF in een nieuw scherm.

Voor de andere 850 (1967) modellen staan de PDF's hier:

Fiat 850 Special (in het Nederlands / In Dutch)

Fiat 850 Coupé

Fiat 850 Spider

Elektrisch schema Fiat 850 Coupé

Regelmatig wordt op Facebook gevraagd om een elektrisch schema van een Fiat 850 Coupé. En dat heb ik. Nou hebben die posts de neiging na een week helemaal uit het zicht te verdwijnen en daarmee de link naar de informatie. Daarom dus hier het schema.

850 spider schema


Klik op de afbeelding voor de PDF in een nieuw scherm.

Elektrisch schema Fiat 850 Special

Regelmatig wordt op Facebook gevraagd om een elektrisch schema van een Fiat 850 Special. En dat heb ik. Nou hebben die posts de neiging na een week helemaal uit het zicht te verdwijnen en daarmee de link naar de informatie. Daarom dus hier het schema.

Elektrisch schema Fiat 850 Special

Klik op de afbeelding voor de PDF in een nieuw scherm.

Elektrisch schema Fiat 850 Spider

Regelmatig wordt op Facebook gevraagd om een elektrisch schema van een Fiat 850 Spider. En dat heb ik. Nou hebben die posts de neiging na een week helemaal uit het zicht te verdwijnen en daarmee de link naar de informatie. Daarom dus hier het schema (voor een bouwjaar 1967).

Elektrisch schema Fiat 850 Spider

Klik op de afbeelding voor de PDF in een nieuw scherm.

Choke-afstelling, ook voor de Fiat 850.

Als je nou ook het laatste beetje van de afstelling van de carburateur van je Fiat 850 100% goed wilt hebben dan kun je even klikken op de afbeelding hieronder. De kans is groot dat je je carburateur er tussen ziet staan. Het is een overzicht dat door de toenmalige importeur aan de dealers werd verstrekt.

fiat chokeafstelling

Rubber voor de Fiat 850

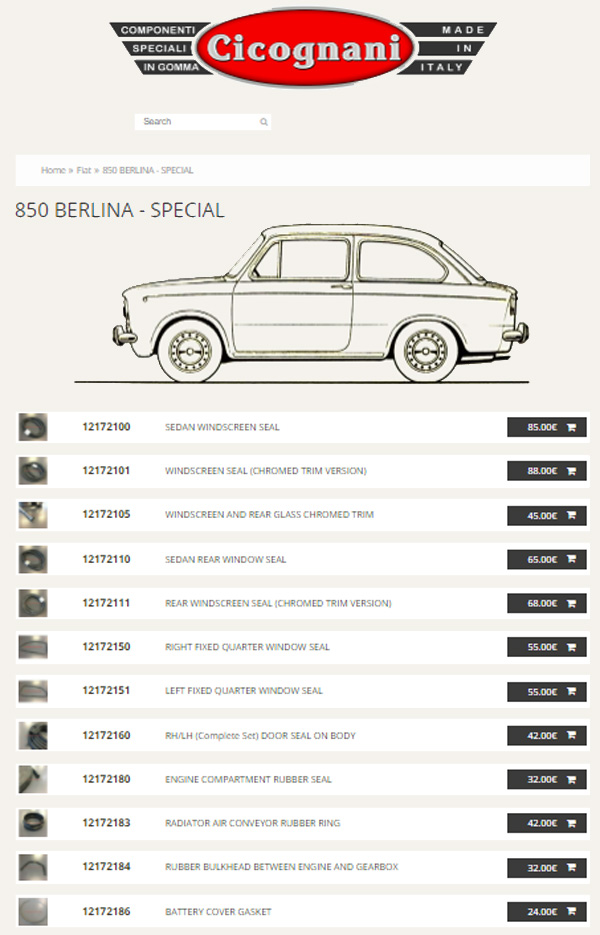

Al meerdere malen heb ik op beurzen of online bij Cicognani rubbers besteld voor mijn Fiat 850 Berlina. Ze zijn niet goedkoop maar ze maken wel gebruik van originele mallen van leveranciers van Fiat dus de pasvorm is enorm. Voor de 850 Berlina en Special moet je hier zijn. Let wel op want de prijzen die je ziet zijn exclusief BTW en verzendkosten.

850 cicognani

Voor de 850 Coupé en Spider hebben ze complete mattensets, voor de Berlina en Special nog niet. Ik wacht in spanning af.

Ruitenwissers van de Fiat 850

Niet alleen bij onze eigen Fiat 850 waren er problemen met het ruitenwissermechanisme, ook ergens anders in Nederland ontbrak een aantal kleine onderdelen toen aan de ruitenwissers werd begonnen. Wij hebben het opgelost door van twee mechanismes een hybride systeem te maken. En omdat niet iedereen de onderdelenboeken heeft publiceer ik hier het hoofdstuk Tergicristallo uit het onderdelenboek. Zo hebben we een referentie om mee te zoeken.

Marelli Site

Ik heb de onderdelenboeken van 1968 en die van 1971 met elkaar vergeleken en het enige verschil is dat er in 1971 door Marelli wat extra ontwikkeling was gedaan waardoor er 4 extra onderdeelnummers beschikbaar waren. Zie de tabel hieronder

Onderdeelnummer   1968  1971
4110063 X X
4129427 X X
4132075 X X
4136248 X X
4101949   X
4180927   X
4184620   X
4222118   X

En nu maar hopen dat iemand nog iets heeft liggen.
